BZX-120P型全自動瓶裝盒生產線是集光、電、氣、機一體化的高科技產品。適用于藥瓶（圓形、方形）化妝品、食品、保健品及類似瓶裝物品自動包裝盒。其工作過程為藥瓶或物品的傳送；藥品說明書的傳送（可進行1-4折的自動折置疊）；紙盒自動撐開與傳送，將藥瓶連帶折好的說明書同時裝入紙盒內；并完成自動打批號、兩端紙舌封口等繁雜的封裝過程。該機外形全部采用優質不銹鋼罩殼，工作面由有機玻璃門窗進行封閉，嚴格按醫藥行業“GMP”標準要求行行創新設計。傳動部分設計了過載保護功能，并設置了急停裝置，操縱系統采用人機界面視屏，保障了操作者的人身安全。
性能特點
1．結構緊湊合理，性能穩定先進，操作簡便易懂；
2．主機采用變頻調速（其包裝次數可從30盒-100盒/分，根據包裝物品及包裝盒的難易程度設定相應的次數）；
3．PLC自動控制系統；
4．采用國際知名電器元件及氣動元件；
5．人機界面操作系統，自動顯示裝盒速度及計數；
6．高強度光電監控各部位動作，運行中出現異常，能自動顯示能便及時排除故障；
7．手動和自動轉換功能；
8．設有自動檢測系統，并對不合格產品報警、剔除、定位停機；機械過載自動停機 。
主要技術參數
| 項目/型號 | WZH-120 | |
| 包裝速度 | 50-100盒/分鐘 | |
| 紙盒尺寸范圍 | L（50-180）mm×W（20-80）mm×H（15-70）mm | |
| 紙盒紙質要求 | 250-450g/m3 | |
| 說明書 | 質量要求 | 60－70g/m2 |
| 未折疊尺寸范圍 | （80－250）X（90－170）mm | |
| 折疊范圍 | （1－4）折 | |
| 電機功率 | 1.5KW | |
| 電源類型 | 三相四線380V 50Hz | |
| 機器噪音 | ≤80dB | |
| 氣 源 | 0.5-0.8 Mpa | |
| 耗 氣 量 | 120-160L/min | |
| 外形尺寸 | 主機6050×1260×1750 mm（具體尺寸根據客戶車間空間布置） | |
| 整機重量 | 1200Kg | |
配置清單
序號 | 名稱 | 型號及規格 | 制造廠家 | 數量 |
| 1. | PLC | CPIE-N30DT-D | 日本歐姆龍 | 1 |
| 2. | PLC擴展模塊 | CPIE-C1F11 | 1 | |
| 3. | 觸摸屏 | NB7W-TWOOB | 1 | |
| 4. | 變頻器 | 3G3JZ-A4015 | 1 | |
| 5. | 光眼 | E3Z-D61 | 1 | |
| 6. | 電機 | CH-1500-10S 1.5KW | 臺灣成邦 | 1 |
| 7. | 分度箱 | 0S83-4L-180 | 浙江眾力 | 1 |
| 8. | 按鈕 | XB2 | 法國施耐德 | 3 |
| 9. | 急停 | ZB2 BC4D | 1 | |
| 10. | 繼電器 | MY2 NJ24V | 日本歐姆龍 | 8套 |
| 11. | 電磁閥 | 4V210-08 | STNC | 2 |
| 12. | 調壓閥 | BFR-2000 | 1 | |
| 13. | 接近開光 | TL-Q5MC1 | 日本歐姆龍 | 2 |
| 14. | 吸盤 | VF-30 | 韓國 | 2 |
| 15. | 真空發聲器 | ABM20-C | AIRBEST | 1 |
| 16. | 交流接觸器 | LC1E3210M5N | 施耐德 | 1 |
| 17. | 開關電源 | NES-50-24 | 臺灣明緯 | 1 |
| 18. | 空氣開關 | 3P32A 1P6A | 韓國LG | 各1 |
| 19. | 編碼器 | B-ZSP3806E2C | 上海 | 1 |
| 20. | 罩殼 | 不銹鋼 | 上海 | 1套 |
生產線擺放方案

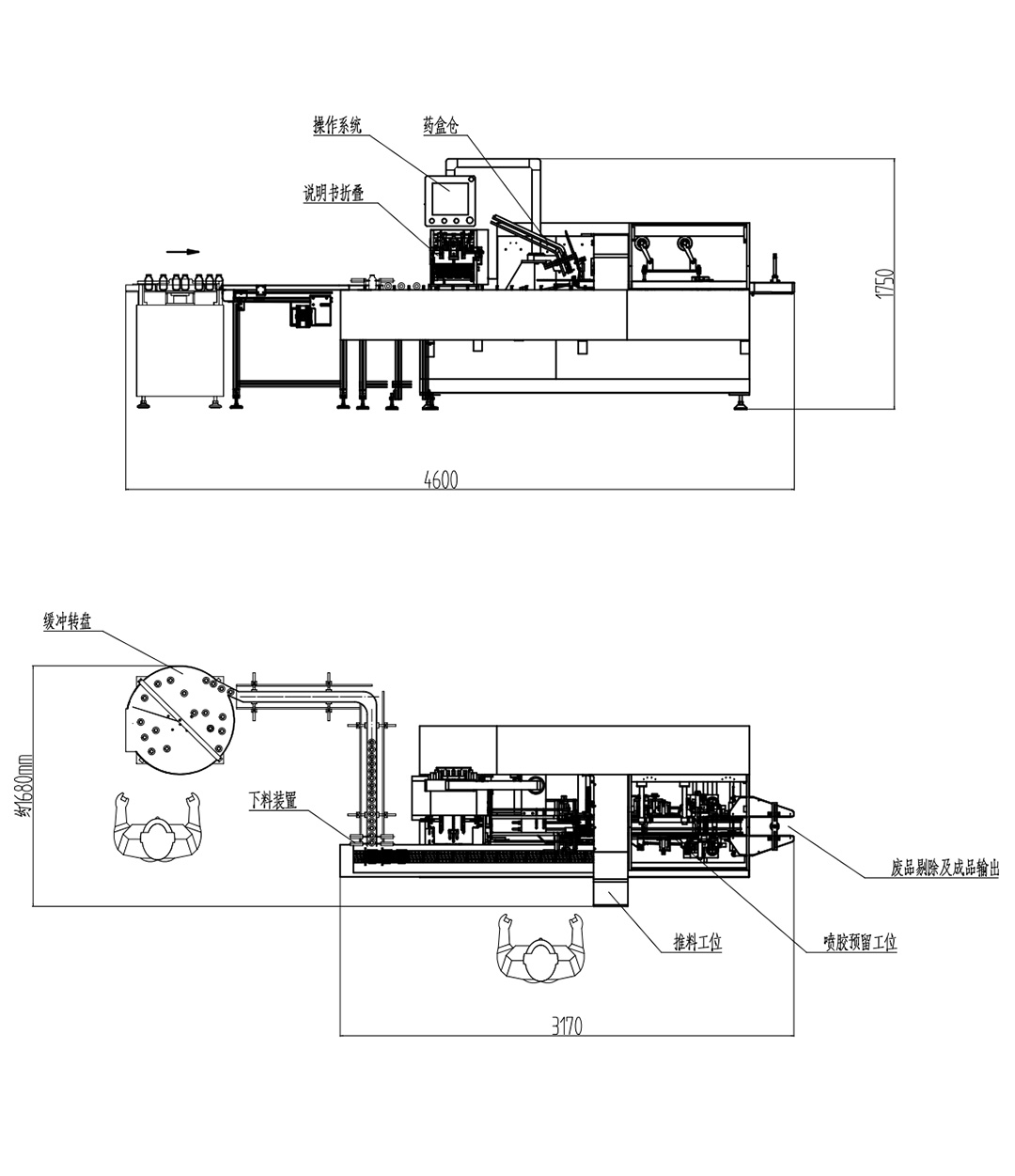

“一”字?jǐn)[放

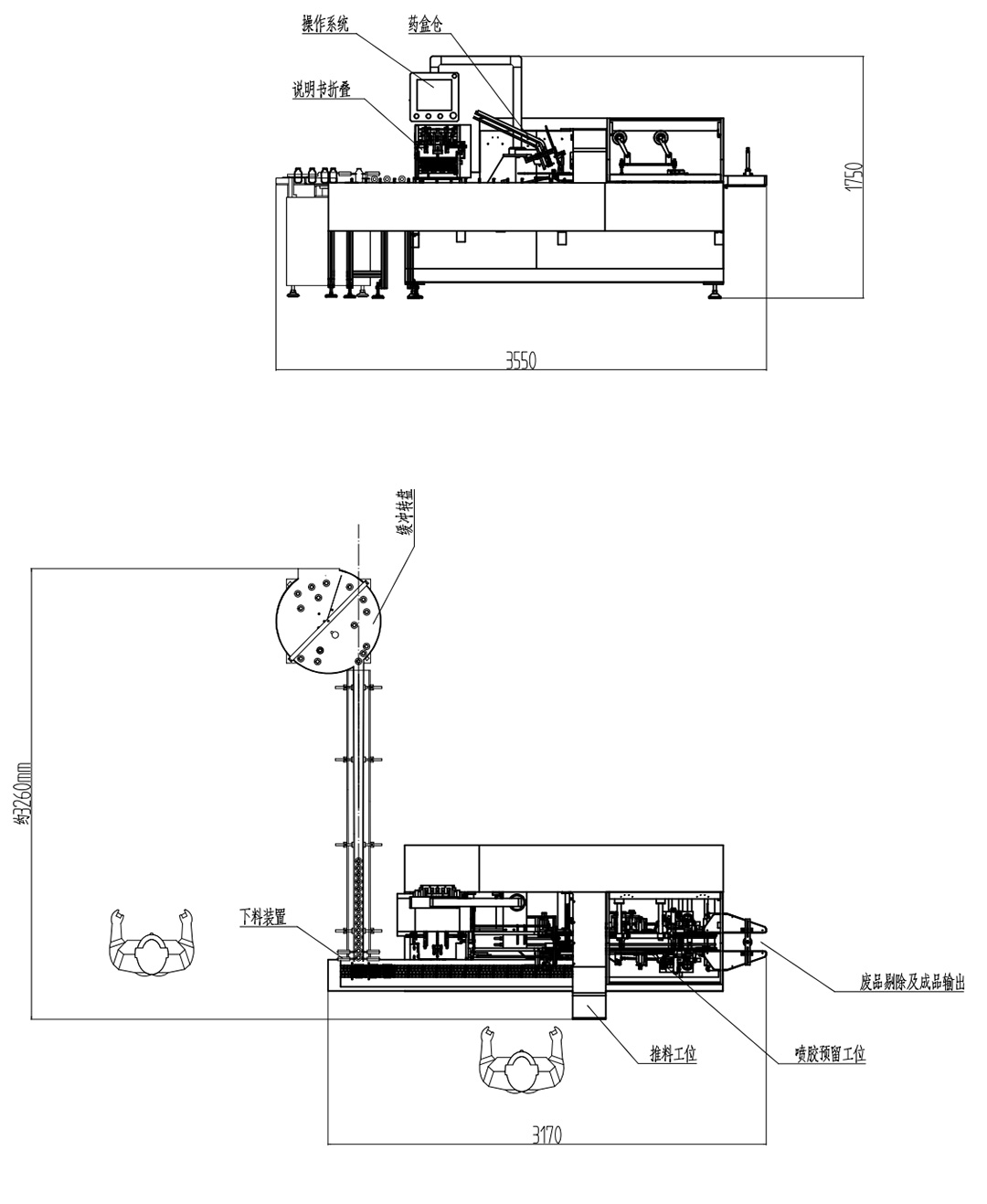

“7”字型擺放
